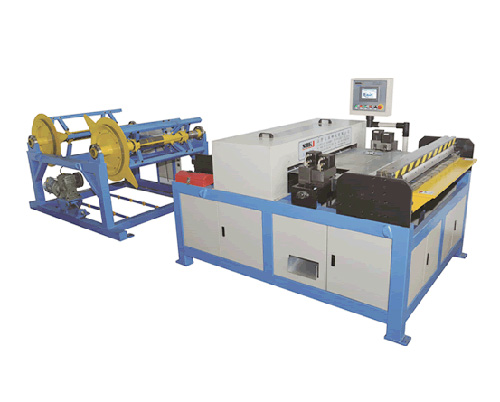

全自动风管生产三线 RECTANGULAR DUCT III



特点

      生产Ⅲ线是由上料架、调平压筋机、冲尖口和冲方口油压机、液压剪板机、液压折边机所组成。电器控制部分采用全电脑控制,该控制系统具有闭环反馈系统,生产精度和稳定性明显提高。其大工作速度为10米/分。长度误差为±0.5mm,对角线误差 ±0.8mm。 本系统可满足单班生产1000M2方型风管能力。


1. 电动送料机架一台(料盘二个)

2. 压筋调平装置一套

3. 液压剪角机四套连模具

4. 液压剪板机,折弯

5. 电脑及控制器及生产软件一套


基本配置:

说明:

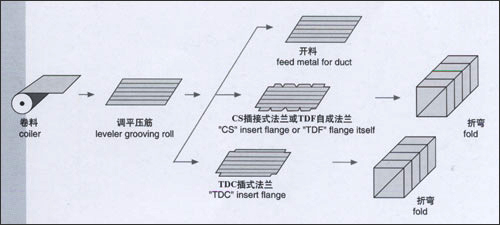

1. 定尺开料,可直接与电脑等离子切割机配合使用。

2. a.CS插骨剪角,可与C骨法兰机和S插条法兰机配合使用。

b.TDF自成法兰的各种连接方法定位剪角,可与TDF自成法兰机,TDF接边机配合使用。

 c.可剪角铁法兰或之字法兰使用的各种剪角。并能折出""、""′和""′并能与联合合缝机配套使用而完成整套风管。

3. 可完成TDC剪切角并和插条法兰折弯,如生产""′型风管。可与联合合缝机和插条法兰配合使用而完成完整风管。


技术参数

型号

SBAL-III-1250

SBAL-III-1550

加工板厚(mm)

0.5-1.2

0.5-1.2

最大加工板宽(mm)

1250

1550

最大进料速度(m/min)

18

18

卷料最大重量(Kg)

8000

8000

电机功率(Kw)

11

11

重量(Kg)

3250

4000

设备尺寸(mm)

2300×1800×1400

2300×2100×1400
